🔬 Tavola micrometrica di precisione
Tavola micrometrica di precisione a due assi ortogonali (X-Y) progettata per applicazioni di posizionamento fine e allineamento ad alta risoluzione, tipicamente utilizzata in ambito metrologico, ottico e industriale.
Il sistema è costituito da una struttura rigida in lega metallica lavorata, con guide lineari accoppiate ad alta precisione e movimentazione tramite viti micrometriche Nikon con lettura Vernier.
⚙️ Cinematica e sistema di movimentazione
- Configurazione: traslazione cartesiana X-Y ortogonale
- Escursione utile per asse: 25 mm
- Attuazione: vite micrometrica di precisione
- Sistema di lettura: scala graduata + nonio (Vernier)
- Risoluzione nominale: 0.001 mm (1 µm)
Le viti micrometriche Nikon integrano:
- tamburo graduato con divisione fine
- nonio per interpolazione micrometrica
- accoppiamento vite-madrevite ad alta precisione per riduzione del backlash
🎯 Prestazioni e precisione
- Risoluzione di posizionamento: 1 µm
- Ripetibilità elevata
- Movimento fluido e controllato, idoneo per micro-regolazioni
- Elevata stabilità grazie alla massa e alla rigidità strutturale
Il sistema è adatto per:
- compensazione scostamenti su capisaldi
- allineamento ottico fine
- posizionamento sensori / target
- verifiche dimensionali su banco
🧱 Struttura meccanica
- Corpo in metallo lavorato ad alta inerzia → riduzione vibrazioni
- Guide lineari accoppiate con superfici rettificate
- Sistema a slitte sovrapposte per indipendenza degli assi
- Bloccaggi meccanici passivi tramite attrito controllato

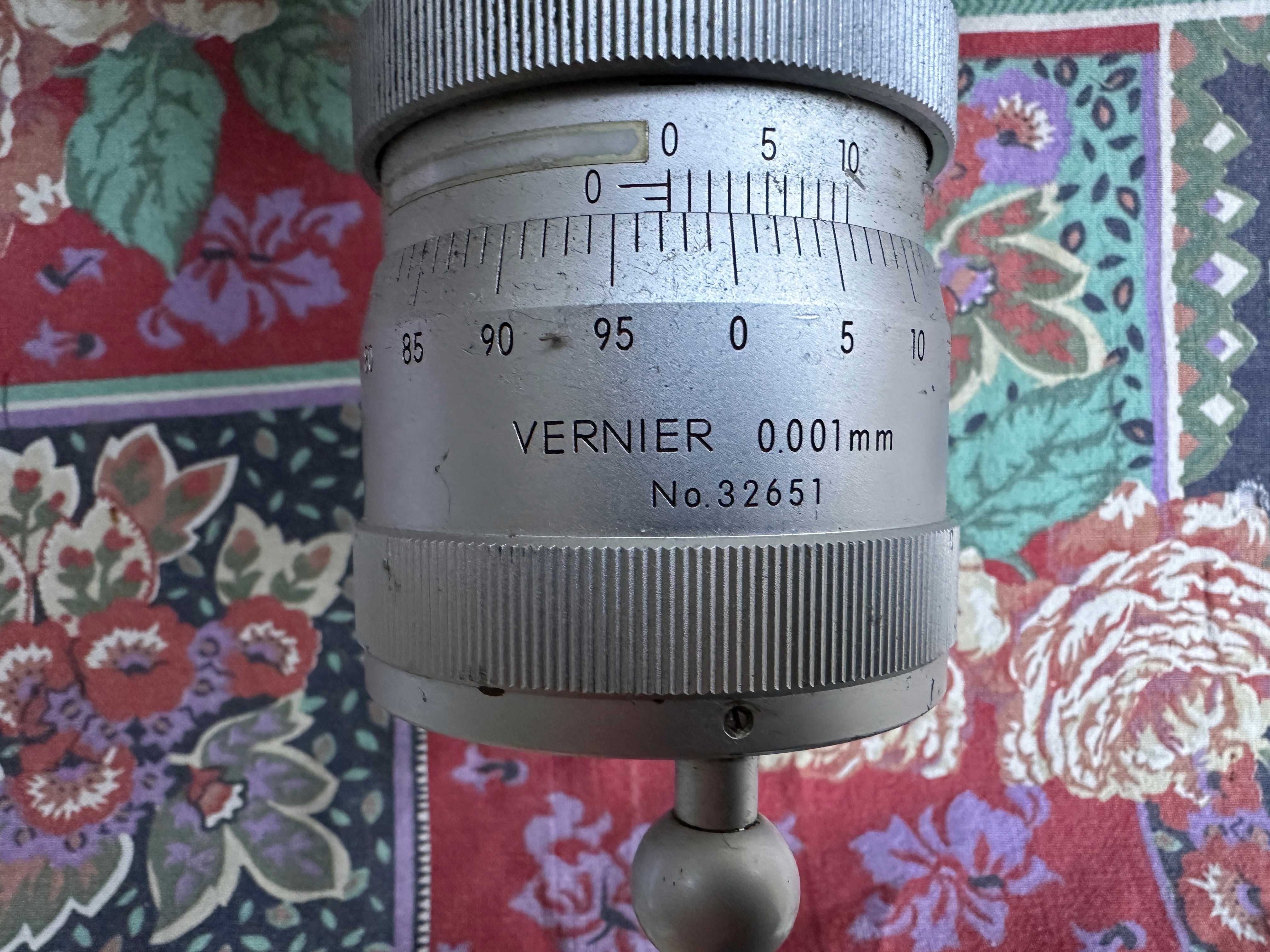

🔧 Micrometri
- Marca: Nikon – Made in Japan
- Tipo: micrometro lineare con nonio
- Risoluzione: 0.001 mm
- Costruzione metallica con ghiera zigrinata per regolazione fine
📐 Applicazioni tipiche (livello professionale)
- Metrologia industriale ad alta precisione
- Allineamenti ottici (laser, sistemi di misura)
- Banchi prova e sistemi di calibrazione
- Monitoraggi deformativi e spostamenti micrometrici
- Posizionamento di mire e target di riferimento
